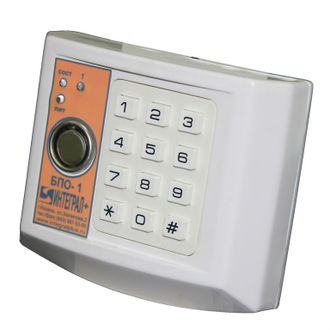

Блок проводной объектовый одношлейфный БПО-1
Блок входит в состав РСПИ «Струна-5» и предназначен для контроля состояния ШС с передачей тревожных извещений на ПЦН, а также обеспечения санкционированного доступа на охраняемый объект.
Блок осуществляет передачу извещений на ПЦН по интерфейсу RS-485 через радиоканальные блоки РСПИ «Струна-5»: БРО-4-160, БРО-4-460, радиомодемы «Интеграл-160/2400-С5-5», «Интеграл-160/2400-С5-8», «Интеграл-450/2400-С5-5», «Интеграл-450/2400-С5-8».
Блок входит в состав РСПИ «Струна-5» и предназначен для контроля состояния ШС с передачей тревожных извещений на ПЦН, а также обеспечения санкционированного доступа на охраняемый объект.
Блок осуществляет передачу извещений на ПЦН по интерфейсу RS-485 через радиоканальные блоки РСПИ «Струна-5»: БРО-4-160, БРО-4-460, радиомодемы «Интеграл-160/2400-С5-5», «Интеграл-160/2400-С5-8», «Интеграл-450/2400-С5-5», «Интеграл-450/2400-С5-8».
- Один ШС с оконечным резистором номинальным сопротивлением 4,7 кОм.
- Номинальное напряжение на шлейфе 13 В (с резистором 4,7 кОм).
- Минимальное время реакции шлейфа 60 мс.
- Максимальное время реакции шлейфа 980 мс.
- Возможность назначения типа для ШС (0 – шлейф отключен; 1 - вход/выход, 2 - периметр, 3 - объем, 4 - тихая тревога, 5 - громкая тревога, 6 - тревожная кнопка, 7 - пожарный);
- Возможность определения КЗ и обрыва для пожарного шлейфа.
- Выход для подключения внешнего светодиодного индикатора состояния блока.
- Возможность подключения внешнего считывателя Touch Memory (TM).
- Возможность запрограммировать 16 ключей Touch Memory.
- Двухцветная индикация состояния ШС и прибора.
- Возможность изменения времени входа/выхода от 5 до 95 с.
- Питание от источника постоянного тока напряжением 7…24 В.
- Потребляемый ток (без внешних потребителей), не более 0,05 А.
- Габариты блока, мм 110х92х35
- Масса блока, г 180
