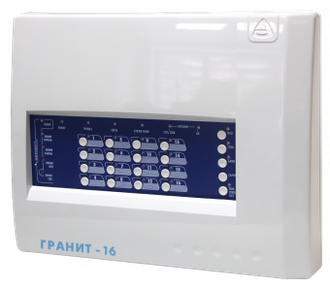

Гранит-16
Приборы приемно-контрольные и управления охранно-пожарные «ГРАНИТ-16» и «ГРАНИТ-24» ТУ-4372-033-11858298-06 (в дальнейшем – прибор) предназначены для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.
Особенности:
- 3 встроенные тактики применения (задаются перемычками на плате). Гибкая настройка через программное обеспечение Keyprog;
- способы постановки на охрану и снятия с охраны: электронными ключами Touch Memory, кнопками на панели индикации и управления прибора;
- способы управления оповещением при пожаре: вручную с панели индикации и управления прибора, дистанционно, с помощью устройства дистанционного пуска, автоматически;
- автономная охрана, при питании от сети переменного тока или аккумулятора, с выдачей сигналов тревоги на выносные звуковой и световой оповещатели;
- возможность передачи тревожных извещений на пульт централизованного наблюдения по двум каналам путем размыкания «сухих» контактов выходных реле ПЦН;
- четыре выхода оповещения «открытый коллектор»: «Лампа», «Сирена», «Оповещение о пожаре» и «Неисправность»;
- автоматический контроль линий оповещения и управления на обрыв и короткое замыкание;
- отключаемый выход для питания и сброса состояния извещателей;
- неотключаемые выходы для питания извещателей и оповещателей;
- для охранных шлейфов предусмотрены функции «Тихая тревога» и «Автовозврат»;
-функция «Автовозврат»: если через 3 минуты после нарушения шлейфа признаки проникновения отсутствуют, шлейф возвращается в режим охраны. При этом линия ПЦН восстанавливается, встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется укороченный (10 с) звуковой сигнал и линия ПЦН размыкается;
- парольная защита органов управления прибора от несанкционированного доступа;
- встроенный источник бесперебойного питания под аккумулятор;
- заземление корпуса не требуется;
- защита от перенапряжения на входе каждого ШС.
Характеристики:
Количество ШС 16 |
- релейного выхода 100В/150мА |
Количество разделов 16 |
Напряжение питания, B: |
Способ управления режимами работы кнопки на выносной панели; ключ ТМ |
- от сети переменного тока 187…242 |
Внешние интерфейсы для обмена, программирования и управления Специализированный интерфейс |
- от внешнего источника питания - |
Длительность звучания выносного звукового оповещателя, мин программируется |
- от дополнительного источника 12 |
Напряжение на клеммах для подключения ШС, В: |
Ток потребления, мА: |
- в дежурном режиме 15…19 |
- при питании от внешнего источника питания - |
- при разомкнутом состоянии ШС - |
- при питании от дополнительного источника питания - |
Ток ШС в дежурном режиме, мА 1.5 |
- при питании от встроенного аккумулятора, мА 50 |
Номинальное сопротивление выносного резистора, кОм 7.5 |
Потребляемая мощность: |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 470 (ШСО)/220 (ШСП) |
- от сети переменного тока 150 ВА |
Параметры информационных выходов: |
Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Открытый коллектор" 4 |
Емкость аккумулятора, Ач 7/12 |
- кол-во выходов типа "Сухой контакт" 4 |
Материал корпуса Пластик |
Максимально допустимые токи и напряжения: |
Степень защиты IP20 |
- на выходе "звуковой оповещатель" 12В/500мА |
Диапазон рабочих температур, °С -30…+50 |
- на выходе "световой оповещатель" 12В/200мА |
Габаритные размеры, мм 325х260х90 |
- выход для питания извещателей 12В/250мА |
