Гранд Магистр СБ 30 версия 3

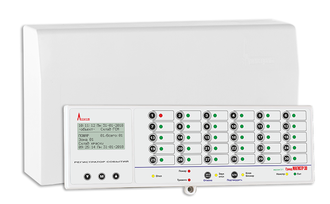

Прибор охранно-пожарной сигнализации «Гранд МАГИСТР» (версия 3) поставляется в двух комплектациях, системный блок с выносной клавиатурой и только системный блок. Системный блок прибора является основным контроллером прибора (в состав входят корпус из пластика с металлической платформой для установки АКБ 12В / 7А*ч, плата обработки и плата ШС, импульсный источник питания от сети 220В).
Краткое описание: ППКОП 30ШС без клавиатуры, для работы в составе ППКУОП "МАГИСТРАТОР" (версия 3), напряжение шлейфа 17...20В, ток в шлейфе сигнализации в дежурном режиме 1,5 мА, RS-485, подключение модуля Ethernet (СА+LAN), 3 переключаемых выхода типа «сухие контакты», 4 выхода типа «открытый коллектор», напряжение питания 220 В, ток потребления 0,29 А, под аккумуляторную батарею 12 В / 7 Ач, диапазон рабочих температур -30...+55°С, габаритные размеры системного блока 345х180х90 мм
Характеристики:
Количество ШС 30 |
- релейного выхода 24В/2А |
Количество разделов 4 |
Напряжение питания, B: |
Способ управления режимами работы кнопка; ключ ТМ |
- от сети переменного тока 130…280 |
Внешние интерфейсы для обмена, программирования и управления RS-485; Ethernet |
- от внешнего источника питания - |
Длительность звучания выносного звукового оповещателя, мин программируется |
- от дополнительного источника 12 |
Напряжение на клеммах для подключения ШС, В: |
Ток потребления, мА: |
- в дежурном режиме 17 |
- при питании от внешнего источника питания - |
- при разомкнутом состоянии ШС 20 |
- при питании от дополнительного источника питания - |
Ток ШС в дежурном режиме, мА 2 |
- при питании от встроенного аккумулятора, мА 290 |
Номинальное сопротивление выносного резистора, кОм 7.5 |
Потребляемая мощность: |
Максимальное суммарное сопротивление проводов линии ШС, Ом, не более 220 |
- от сети переменного тока - |
Параметры информационных выходов: |
Кол-во устанавливаемых аккумуляторов 1 |
- кол-во выходов типа "Открытый коллектор" 4 |
Емкость аккумулятора, Ач 7 |
- кол-во выходов типа "Сухой контакт" 3 |
Материал корпуса Пластик |
Максимально допустимые токи и напряжения: |
Степень защиты - |
- на выходе "звуковой оповещатель" - |
Диапазон рабочих температур, °С -30…+55 |
- на выходе "световой оповещатель" - |
Габаритные размеры, мм 345х180х90 |
- выход для питания извещателей 12В/1.2А |
